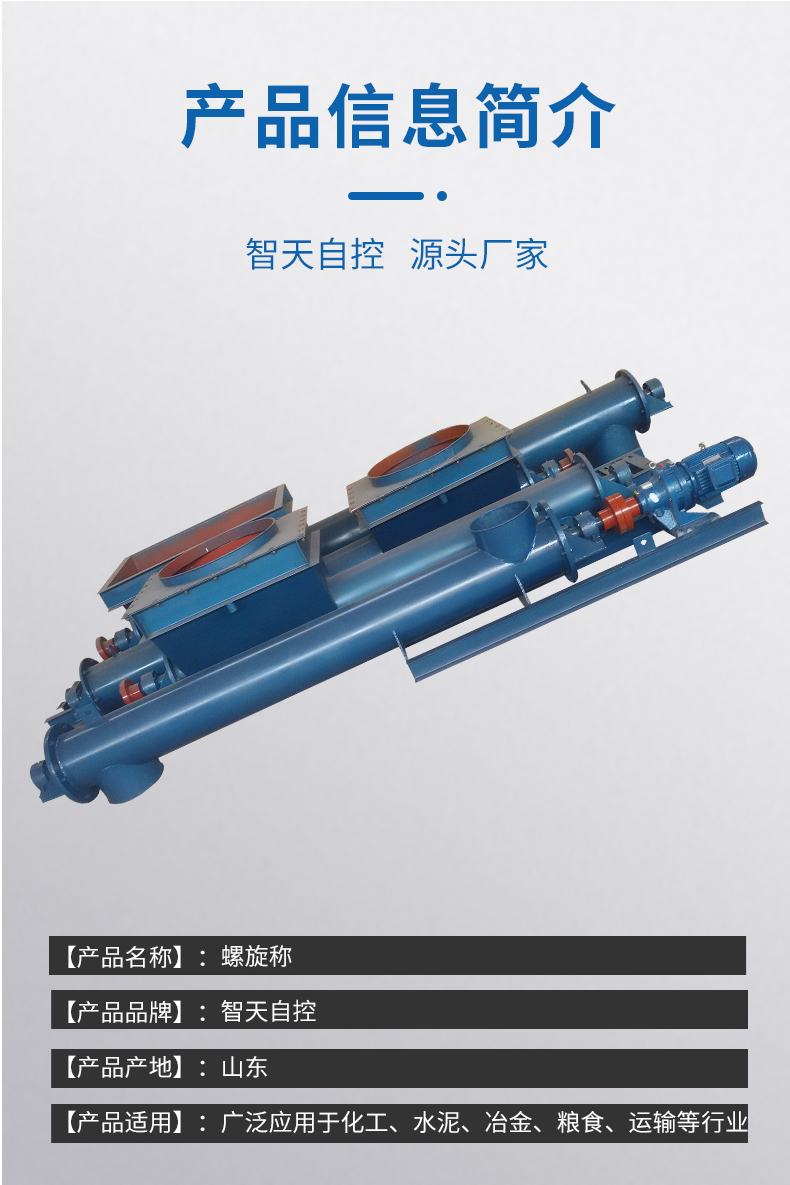

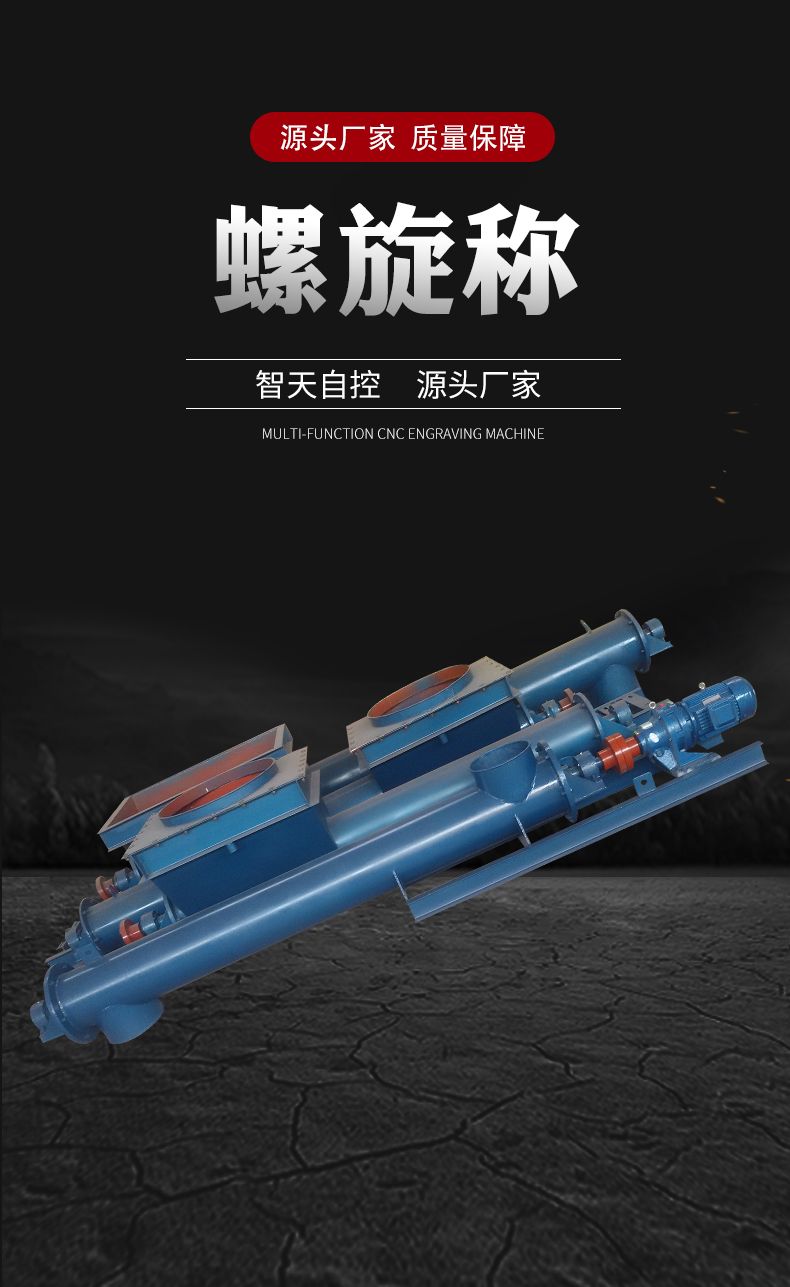

ميزان القياس اللولبي هو جهاز صناعي يُستخدم للنقل المستمر والقياس الديناميكي للمواد المسحوقة والحبيبية. يجمع هذا الميزان بين ناقل مزود بمستشعرات وزن ونظام تحكم، مما يُتيح تغذية دقيقة للمواد والتحكم في تدفقها، ويُستخدم على نطاق واسع في صناعات مثل الأسمنت والكيماويات والأغذية والمعادن. تعتمد معاييره على مواصفات القياس الديناميكي المعترف بها دوليًا، وتخضع بعض الطرازات المتطورة لمتطلبات صارمة فيما يتعلق بالحمل والمعايرة أثناء التركيب والصيانة.

مبدأ العمل والهيكل الأساسي

إن ميزان القياس اللولبي ليس مجرد جهاز نقل بسيط، بل يحسب معدل التدفق من خلال مراقبة الوزن والسرعة في الوقت الفعلي. ويكمن جوهره في الوزن الديناميكي والتحكم ذي الحلقة المغلقة. عملية الاستحواذ والحساب: يستشعر حساس الوزن الموجود أسفل الجهاز وزن المادة داخل الأنبوب اللولبي في الوقت الفعلي، مُولِّدًا إشارة جهد كهربائي؛ بينما يستشعر حساس السرعة الموجود في الطرف الخلفي سرعة دوران العمود الرئيسي ويُخرج إشارة نبضية. يجمع جهاز التحكم هاتين الإشارتين لحساب معدل التدفق اللحظي والناتج التراكمي تلقائيًا.

آلية الضبط التلقائي: يقوم النظام بمقارنة معدل التدفق الفعلي بالقيمة المحددة، ويخرج إشارة إلى محرك التردد المتغير من خلال تنظيم PID، ويضبط ديناميكيًا سرعة دوران المحرك اللولبي لضمان بقاء كمية التغذية مستقرة ضمن النطاق المحدد مسبقًا.

مكونات أساسية:

الجزء الناقل: يشمل شفرات اللولب، وجسم الأسطوانة، ومنافذ الدخول/الخروج. بعض الطرازات مزودة بهيكل لولبي مزدوج (طبقة علوية لتدفق مستقر، وطبقة سفلية للقياس) لتقليل التداخل.

نظام الوزن: جوهره عبارة عن مستشعر شد عالي الدقة. تستخدم بعض التصميمات الحاصلة على براءة اختراع مستشعرًا واحدًا موضوعًا عند نقطة قياس القوة الذهبية، بالإضافة إلى هيكل دعم زنبركي لتحسين الحساسية.

نظام التحكم: يدمج وحدة تحكم الوزن وشاشة، ويدعم الاتصال بنظام التحكم الموزع (DCS) أو وحدة التحكم المنطقية القابلة للبرمجة (وحدة التحكم المنطقية القابلة للبرمجة (PLC))، ويتميز بنقل البيانات عن بعد ووظائف مقاومة العبث.
